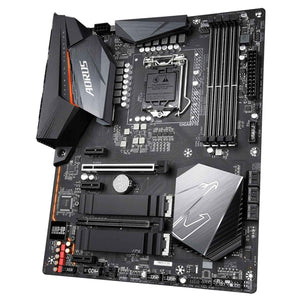

H470 AORUS PRO AX (rev. 1.0)

Intel ® H470 AORUS placa base con Direct 11 + 1 fases de diseño digital VRM, la solución térmica integral con ampliada de la superficie del disipador de calor, doble ultrarrápido NVMe PCIe x4 con M.2 3.0 Protecciones térmicas, Intel ® WiFi 6 802.11ax, Intel ® 2.5GbE LAN , USB 3.2 Gen2 Type-C ™, RGB FUSION 2.0

• Admite procesadores de la serie Intel® Core ™ de décima generación
• DDR4 sin búfer no ECC de doble canal, 4 DIMM
• Solución VRM digital directa de 11 + 1 fases
• Diseño térmico avanzado con disipador de calor de superficie agrandado
• Smart Fan 5 cuenta con varios sensores de temperatura y cabezales de ventilador híbridos con FAN STOP
• Intel ® Memoria Ready ™ Optane
• Intel ® WiFi 6802.11ax 2T2R y BT5 integrados con antena AORUS
• Blazing Fast Intel ® 2.5GbE LAN con cFosSpeed
• Intel ® USB 3.2 Gen 2 tipo C Support ™
• ALC1220-VB Mejora de 114dB (trasero) / 110dB (delantero) SNR en micrófono con condensadores de audio WIMA
• RGB FUSION 2.0 con diseño de espectáculo de luces LED direccionables multizona, compatible con tiras de LED direccionables y RGB
• IO Shield preinstalado para una instalación fácil y rápida
• Q-Flash Plus actualiza el BIOS sin instalar la CPU 、 Tarjeta de memoria y gráfica

DIVISIÓN ANULADA
Fragmentos del Vacío; Los bordes desaparecen Fusionando diferentes materiales y texturas superficiales con espacio negativo para formar una yuxtaposición y mostrar un efecto estilístico donde los límites entre los componentes no están claramente definidos. Crea un diseño multidimensional que aparentemente atraviesa el espacio y el tiempo.

DISEÑO DE ENERGÍA DIRECTA
Solución VRM digital directa de 11 + 1 fases con MOSFET de bajo RDS (activado)
La placa base H470 AORUS PRO AX utiliza un diseño de MOSFET digitales PWM + Low RDS (on) de 11 + 1 fases para admitir las últimas CPU Intel® Core ™ de 10 núcleos al ofrecer una precisión increíble en la entrega de potencia a las placas base con mayor consumo de energía y consumo de energía. Componentes sensibles, además de ofrecer un rendimiento mejorado del sistema y la máxima escalabilidad de hardware.
Beneficios de los MOSFET con menor RDS (activado)
Carga de puerta optimizada para minimizar las pérdidas de conmutación.
Temperatura más baja, tamaño más pequeño, mejores características térmicas.

RENDIMIENTO DE AORUS
Con componentes de la mejor calidad y capacidad de diseño de I + D de GIGABYTE, la H470 AORUS es una verdadera bestia entre las placas base.

Soporte único de 32 GB
La capacidad máxima de memoria de la placa base H470 es de 128 GB. Después de que Intel actualizó el código de referencia de la memoria, una sola ranura puede admitir hasta 32 GB. Por lo tanto, con 2 DIMM ocupados por canal en ambos canales, la capacidad de memoria total es de 128 GB, que solo estaba disponible en plataformas de escritorio de gama alta (HEDT). Para los usuarios que siempre se quedan sin capacidad de memoria, ahora hay más ancho de banda para aplicaciones que consumen mucha memoria, como la renderización y la edición de video.

Doble PCIe Gen3 x4 M.2
Las placas base para juegos AORUS se centran en ofrecer tecnología M.2 a los entusiastas que desean maximizar el potencial de su sistema.

SOLUCIÓN TÉRMICA AVANZADA
Disipadores de calor de superficie ampliada: Superficie ampliada Los disipadores de calor aumentan el área de la superficie para mejorar la eficiencia térmica con un mejor flujo de aire e intercambio de calor.
Almohadilla térmica LAIRD 5 W / mK
Al usar almohadillas de conductividad térmica de 5 W / mK de 1,5 mm más gruesas, puede transferir 2,7 veces más calor en comparación con las almohadillas térmicas tradicionales al mismo tiempo.
Protector térmico 2X M.2
Al usar almohadillas de conductividad térmica de 5 W / mK de 1,5 mm más gruesas, puede transferir 2,7 veces más calor en comparación con las almohadillas térmicas tradicionales al mismo tiempo.

Protector Térmico AORUS M.2
Protector Térmico Ultra eficiente M.2 de GIGABYTE
Teniendo en cuenta la durabilidad, GIGABYTE proporciona una solución térmica para dispositivos SSD M.2. El protector térmico M.2 evita estrangulamientos y cuellos de botella de los SSD M.2 de alta velocidad, ya que ayuda a disipar el calor antes de que se convierta en un problema.
Estrangulamiento térmico a medida que aumenta la temperatura

Ventilador inteligente 5
Con Smart Fan 5, los usuarios pueden asegurarse de que su PC para juegos pueda mantener su rendimiento mientras se mantiene fresco. Smart Fan 5 permite a los usuarios intercambiar los encabezados de sus ventiladores para reflejar diferentes sensores térmicos en diferentes ubicaciones de la placa base. No solo eso, con Smart Fan 5 se han introducido más cabezales de ventilador híbridos que admiten ventiladores de modo PWM y de voltaje para hacer que la placa base sea más amigable con la refrigeración líquida.

Sensores de temperatura
Cabezales de ventilador híbridos

■ 5 conectores de ventilador / bomba de agua
■ 6 sensores de temperatura
■ Todos los conectores de pines del ventilador actualizados a conectores de ventilador híbridos
■ Ventiladores y sensores interoperables
■ Interfaz de usuario intuitiva para el control del ventilador
* Los diferentes modelos tienen un número diferente de cabezales de pin de ventilador y sensores de temperatura. La función Smart Fan 5 puede variar según el modelo.

Encabezados de pin de ventilador híbrido
¡Asuma el control total sobre su configuración de refrigeración líquida! Smart Fan 5 recibe información actualizada al segundo sobre el caudal a través de los conectores de clavijas del ventilador híbrido, lo que le brinda un dominio absoluto sobre su PC.
Todos los cabezales de ventilador híbridos pueden detectar automáticamente el tipo de dispositivo de enfriamiento, ya sea ventilador o bomba con diferentes modos de PWM o voltaje.

Nuevo software Smart Fan 5
Elija entre diferentes modos, silencioso a máxima velocidad, para adaptarse a las preferencias de uso de su sistema.
Para cada ventilador o bomba, puede utilizar la curva de ventilador intuitiva para definir los umbrales de activación y las velocidades correspondientes del ventilador.

CONECTIVIDAD DE PRÓXIMA GENERACIÓN
Un producto de alta gama debe estar preparado para el futuro para que su sistema se mantenga actualizado con la última tecnología. H470 AORUS PRO AX proporciona toda la red de próxima generación, almacenamiento y conectividad WIFI para mantenerlo al día.
Primer adoptante en LAN de 2.5GbE a bordo

2 veces más rápido que nunca
La adopción de 2.5G LAN proporciona conectividad de red de hasta 2.5 GbE, con velocidades de transferencia al menos 2 veces más rápidas en comparación con las redes generales de 1 GbE, perfectamente diseñadas para jugadores con la mejor experiencia de juego en línea.
Soporta Ethernet RJ-45 Multi-Gig (10/100/1000 / 2500Mbps)

Nuevo módulo Intel ® WiFi 6802.11ax + BT 5
La solución Intel Wireless es compatible con 802.11ax, permite un rendimiento inalámbrico gigabit, proporciona una transmisión de video fluida, una mejor experiencia de juego, pocas conexiones caídas y velocidades de hasta 2.4Gbps *. Además, Bluetooth 5 proporciona un alcance 4X sobre BT 4.2 y una transmisión más rápida.
Beneficio de WiFi 6:
Rendimiento 5,5 veces mayor que 802.11ac 1x1 *
4 veces mejor capacidad de red, sin atascos de tráfico, especialmente en áreas densas con muchos dispositivos
Aumento de la eficiencia de la red para una mejor experiencia de usuario
La antena AORUS admite banda dual con mejor señal WIFI
Todas las antenas nuevas son compatibles con 802.11ax / ac de doble banda de 2,4 GHz y 5 GHz.
mejor intensidad de señal en comparación con el diseño de antena tradicional
Antena AORUS con función de antena inteligente para la mejor transmisión de señal WIFI
Inclinación de múltiples ángulos y base magnética para la mejor dirección y ubicación de intensidad de señal

Armadura protectora de E / S preinstalada
Diseño duradero y fácil instalación.
Con una placa base integrada, las placas base de GIGABYTE brindan a los usuarios una base sólida para construir sus PC para juegos.
Con un protector de E / S integrado, construir una PC Ultra Durable de GIGABYTE es aún más fácil.

Intel ® controlador USB 3.2 Gen 2 tipo C ™
El controlador de host USB 3.2 nativo de Intel proporciona puertos USB 3.2 con velocidades de hasta 10 Gbps. Con el doble de ancho de banda en comparación con su generación anterior, así como compatibilidad con versiones anteriores de USB 2.0 y 3.0, el protocolo USB 3.2 muy mejorado está disponible sobre el nuevo tipo de USB reversible -C ™ y el conector USB tipo A tradicional para una mejor compatibilidad en una gama más amplia de dispositivos.

AUDIO AORUS
ALC1220-VB Juegos inmersivos V i B es
Códec de audio HD de gama alta totalmente nuevo de Realtek
El audio ALC1220 120dB (A) SNR HD con amplificador de auriculares inteligente detecta automáticamente la impedancia de su dispositivo de audio en la cabeza, evitando problemas como bajo volumen y distorsión.
Con el nuevo controlador de audio de la serie VB, transmita su voz al mundo de forma vibrante con SNR de micrófono delantero / trasero de hasta 110 / 114dB (A).

ESTILO AORUS
Diseño de espectáculo de luces multizona
Ahora que ofrece más personalizaciones de LED que nunca, los usuarios pueden realmente adaptar su PC para representar su estilo de vida. Con soporte RGB completo y una aplicación RGB Fusion 2.0 rediseñada, el usuario tiene control total sobre los LED que rodean la placa base.

Con una interfaz de usuario intuitiva integrada, RGB Fusion 2.0 le brinda una mejor solución para personalizar los efectos de iluminación en todos los dispositivos compatibles. Desde placas base, tarjetas gráficas hasta productos periféricos, puede personalizar su plataforma de juego con su propio estilo y mostrar su construcción compartiendo los perfiles. Además, el nuevo modo de juego hace que los efectos de iluminación sean interactivos con juegos seleccionados para brindarte la experiencia de juego más inmersiva.

ULTRA DURADERO
GIGABYTE es reconocida por la durabilidad de sus productos y su proceso de fabricación de alta calidad. No hace falta decir que utilizamos los mejores componentes que podemos encontrar para la placa base H470 AORUS y reforzamos cada ranura para que cada uno de ellos sea sólido y duradero.

Armadura PCIe Ultra Durable ™
Armadura PCIe Ultra Durable ™ líder en la industria
El innovador diseño de blindaje de acero inoxidable de una pieza de GIGABYTE refuerza los conectores PCIe para proporcionar la resistencia adicional necesaria para soportar tarjetas gráficas pesadas.

CENTRO DE APLICACIONES Y BIOS DE GIGABYTE
Un buen software va de la mano con un hardware perfecto. H470 AORUS PRO AX incluía varios software útiles e intuitivos para ayudar a los usuarios a controlar todos los aspectos de la placa base.
BIOS: Nueva interfaz de usuario
Todo el nuevo MODO FÁCIL muestra información importante del hardware en una página, incluido el reloj de la CPU, la memoria, el almacenamiento y el ventilador.
Mis favoritos
Agregue elementos de uso constante al menú de favoritos para un acceso rápido.
Información de almacenamiento
Muestra todo tipo de información de almacenamiento, incluida la interfaz SATA, PCIE y M.2.
Registro de cambios
Enumere todos los cambios antes de guardar y salir de la BIOS. Revise rápidamente la modificación general de la configuración.
Curva de línea de carga intuitiva
Muestre claramente cada ajuste de calibración de la línea de carga en un gráfico de curva intuitivo.

CENTRO DE APLICACIONES: GIGABYTE APP CENTER es un portal útil de todas las utilidades y controladores de GIGABYTE MB, puede elegir cualquier utilidad que desee instalar desde APP CENTER y mantenerse actualizado con la última versión de utilidades y controladores.

EasyTune: de GIGABYTE es una interfaz simple y fácil de usar que permite a los usuarios ajustar la configuración del sistema o ajustar los relojes y voltajes del sistema y la memoria en un entorno Windows. Con Smart Quick Boost, un clic es todo lo que se necesita para overclockear automáticamente su sistema, brindando un aumento adicional del rendimiento cuando más lo necesita.Visor de información del sistema

Visor de información del sistema
El Visor de información del sistema de GIGABYTE es una ubicación central que le brinda acceso al estado actual de su sistema. Controle componentes como los relojes y el procesador, establezca su perfil de velocidad de ventilador preferido, cree alertas cuando las temperaturas suban demasiado o registre el comportamiento de su sistema; estas son las posibilidades del Visor de información del sistema.


ESPECIFICACIONES:

Procesador
Apoyo a la décima generación Intel ® Core ™ i9 procesadores / Intel ® Core ™ i7 / Intel ® Core ™ i5 procesadores / Intel ® Core ™ i3 procesadores / Intel ® Pentium ® procesadores / Intel ® Celeron ® procesadores en el paquete LGA1200
La caché L3 varía con la CPU
(Consulte la "Lista de compatibilidad de CPU" para obtener más información).

Chipset: Conjunto de chips Intel ® H470 Express

Memoria
Procesadores Intel® Core ™ i9 / i7:
Compatibilidad con módulos de memoria DDR4 2933/2666/2400/2133 MHz
Intel ® ™ i5 / i3 / Core Pentium ® / Celeron ® procesadores:
Soporte para DDR4 2666/2400/2133 MHz módulos de memoria
4 x zócalos DDR4 DIMM que admiten hasta 128 GB (capacidad de un solo DIMM de 32 GB) de memoria del sistema
Arquitectura de memoria de doble canal
Compatibilidad con módulos de memoria DIMM 1Rx8 / 2Rx8 sin búfer ECC (funcionan en modo no ECC)
Soporte para módulos de memoria DIMM 1Rx8 / 2Rx8 / 1Rx16 sin búfer no ECC
Soporte para módulos de memoria Extreme Memory Profile (XMP)
(Consulte la "Lista de soporte de memoria" para obtener más información).


Gráficos Integrados
Procesador de gráficos integrado: compatibilidad con gráficos HD Intel® :
1 x puerto HDMI, que admite una resolución máxima de 4096x2160 a 30 Hz
* Soporte para la versión HDMI 1.4 y HDCP 2.3.
1 x DisplayPort, que admite una resolución máxima de 4096x2304 a 60 Hz
* Soporte para la versión DisplayPort 1.4, HDCP 2.3 y HDR.
Memoria compartida máxima de 512 MB


Audio
Códec Realtek ® ALC1220-VB
* El conector de salida de línea del panel posterior admite audio DSD.
Audio de alta definición
2/4 / 5.1 / 7.1 canales
Soporte para salida S / PDIF

LAN
Intel ® de chip 2.5GbE LAN (2,5 Gbit / 1 Gbit / 100 Mbit)

Módulo de comunicación inalámbrica
Intel ® Wi-Fi 6 AX201
WIFI a, b, g, n, ac con funciones de onda 2, ax, compatible con banda dual de 2,4 / 5 GHz
BLUETOOTH 5.1
Compatibilidad con el estándar inalámbrico 11ax 160MHz y una velocidad de datos de hasta 2,4 Gbps
* La velocidad de datos real puede variar según el entorno y el equipo.

Puertos de Expansión
1 x ranura PCI Express x16, funcionando a x16 (PCIEX16)
* Para un rendimiento óptimo, si solo se va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16.
1 x ranura PCI Express x16, que se ejecuta en x4 (PCIEX4)
3 x ranuras PCI Express x1
(Todas las ranuras PCI Express cumplen con el estándar PCI Express 3.0).
Admite protocolos de administración de energía hasta ASPM L1.2.

Tecnología Multi-Gráficos
Compatibilidad con las tecnologías AMD Quad-GPU CrossFire ™ y AMD CrossFire ™ de 2 vías


Interfaz de Almacenamiento
1 x conector M.2 (Socket 3, clave M, tipo 2242/2260/2280/22110 SATA y compatibilidad con SSD PCIe x4 / x2) (M2A_SB)
1 x conector M.2 (Socket 3, clave M, tipo 2242/2260/2280/22110 PCIe x4 / x2 compatible con SSD) (M2M_SB)
6 x conectores SATA 6Gb / s
Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10
* Consulte "1-7 Conectores internos" para conocer los avisos de instalación de los conectores M.2 y SATA.
Los conectores Intel® Optane ™ Memory Ready
M.2 admiten protocolos de administración de energía PCIe hasta ASPM L1.2.


USB
Conjunto de chips:
1 puerto USB Type-C ™ en el panel posterior, compatible con USB 3.2 Gen 2
1 puerto USB 3.2 Gen 2 Tipo A (rojo) en el panel posterior
6 puertos USB 3.2 Gen 1 (4 puertos en el panel posterior, 2 puertos disponibles a través del encabezado USB interno)
2 puertos USB 2.0 / 1.1 en el panel posterior
Conjunto de chips + concentrador USB 2.0:
4 puertos USB 2.0 / 1.1 disponibles a través de los encabezados USB internos


Conectores Internos de E/S
1 conector de alimentación principal ATX de 24 pines
1 conector de alimentación ATX 12V de 8 pines
1 x cabezal de ventilador de CPU
1 x cabezal de ventilador de CPU de refrigeración por agua
3 x encabezados de ventilador del sistema
2 x encabezados de tira de LED direccionables
2 x encabezados de tira de LED RGB
1 x botón Q-Flash Plus
6 x conectores SATA 6Gb / s
2 x conectores M.2 Socket 3
1 x encabezado del panel frontal
1 x encabezado de audio del panel frontal
1 x encabezado USB 3.2 Gen 1
2 x encabezados USB 2.0 / 1.1
1 x encabezado del módulo de plataforma confiable (solo para el módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
2 x conectores de tarjeta adicional Thunderbolt ™
1 x encabezado de puerto serie
1 x puente CMOS transparente

Conectores del Panel Trasero
1 x puerto de teclado / mouse PS / 2
2 x conectores de antena SMA (2T2R)
1 x puerto HDMI
1 x DisplayPort
1 x puerto USB 3.2 Gen 2 tipo A (rojo)
1 x puerto USB Type-C ™, compatible con USB 3.2 Gen 2
4 puertos USB 3.2 Gen 1
2 x puertos USB 2.0 / 1.1
1 x puerto RJ-45
1 x conector óptico de salida S / PDIF
5 x conectores de audio

Controlador de E / S
Chip controlador de E / S iTE


Monitorización H/W
Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Advertencia de sobrecalentamiento
Advertencia de falla del ventilador
Control de velocidad del ventilador
* La compatibilidad con la función de control de velocidad del ventilador dependerá del enfriador que instale.


BIOS
1 flash de 256 Mbit
Uso de BIOS AMI UEFI con licencia
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0


Características Únicas
Soporte para APP Center
* Las aplicaciones disponibles en APP Center pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.
@BIOS
EasyTune
Fast Boot
Game Boost
ON / OFF Charge
RGB Fusion
Smart Backup
System Information Viewer
Soporte para Q-Flash Plus
Soporte para Q-Flash
Soporte para Xpress Install


Software Incluido
Norton ® Internet Security (versión OEM)
CFosSpeed

Sistema Operativo
Soporte para Windows 10 de 64 bits

Diseño
Factor de forma ATX; 30,5 x 24,4 cm


(JFL)
